BS 6724 铠装电力电缆, 600/1000V

单芯600/1000 V,实心铝导体

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装起到很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾,有毒烟雾或气体可能造成人生安全或机器损坏的环境中.

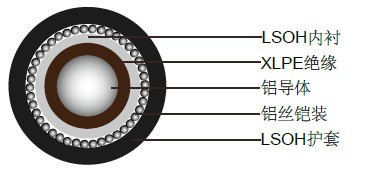

结构

导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
  2芯: 棕色, 蓝色
  3芯: 棕色, 黑色, 灰色
  4芯: 蓝色, 棕色, 黑色, 灰色
  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
  5芯以上: 白色线芯加黑色数字标识
内衬 LSOH (低烟无卤)
铠装 单芯: AWA (铝丝铠装)
  多芯: SWA (钢丝铠装)
外护套 LSOH (低烟无卤)

技术参数

额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268

单芯600/1000 V,实心铝导体

BS6724

标称导体
截面积
标称
绝缘厚度
标称
内衬厚度
标称铝丝
铠装直径
标称
护套厚度
标称外径 标称重量
mm² mm mm mm mm mm kg/km
1x50 1.0 0.8 0.9 1.5 16.3 460
1x70 1.1 0.8 1.25 1.5 18.7 560
1x95 1.1 0.8 1.25 1.6 20.6 690
1x120 1.2 0.8 1.25 1.6 22.1 800
1x150 1.4 1 1.6 1.7 25.2 970
1x185 1.6 1 1.6 1.8 27.4 1150
1x240 1.7 1 1.6 1.8 29.9 1380
1x300 1.8 1 1.6 1.9 32.4 1640
