BS 6724 铠装电力电缆, 600/1000V
四芯600/1000 V，实心铝导体
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装起到很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，有毒烟雾或气体可能造成人生安全或机器损坏的环境中.

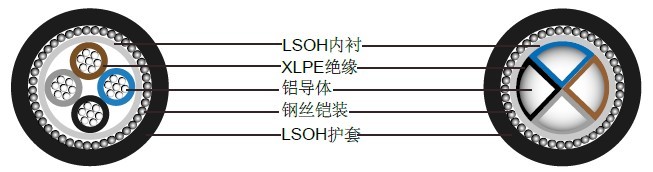

结构
| 导体 | 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228. |
| 绝缘 | XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类 |
| 色彩编码 | 1芯: 棕色 |
| 2芯: 棕色, 蓝色 | |
| 3芯: 棕色, 黑色, 灰色 | |
| 4芯: 蓝色, 棕色, 黑色, 灰色 | |
| 5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 | |
| 5芯以上: 白色线芯加黑色数字标识 | |
| 内衬 | LSOH (低烟无卤) |
| 铠装 | 单芯: AWA (铝丝铠装) |
| 多芯: SWA (钢丝铠装) | |
| 外护套 | LSOH (低烟无卤) |
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268
四芯600/1000 V，实心铝导体
| 标称导体 截面积 |
标称 绝缘厚度 |
标称 内衬厚度 |
标称铝丝 铠装直径 |
标称 护套厚度 |
标称外径 | 标称重量 |
|---|---|---|---|---|---|---|
| mm² | mm | mm | mm | mm | mm | kg/km |
| 4x16 | 0.7 | 0.8 | 1.25 | 1.6 | 21.8 | 980 |
| 4x25 | 0.9 | 1 | 1.6 | 1.7 | 26.9 | 1220 |
| 4x25* | 0.9 | 1 | 1.6 | 1.7 | 24.6 | 1220 |
| 4x35 | 0.9 | 1 | 1.6 | 1.8 | 29.5 | 1420 |
| 4x35* | 0.9 | 1 | 1.6 | 1.8 | 27 | 1420 |
| 4x50* | 1.0 | 1 | 1.6 | 1.9 | 30 | 1770 |
| 4x70* | 1.1 | 1.2 | 2.0 | 2.1 | 35.3 | 2500 |
| 4x95* | 1.1 | 1.2 | 2.0 | 2.2 | 39 | 2980 |
| 4x120* | 1.2 | 1.4 | 2.5 | 2.3 | 44 | 3950 |
| 4x150* | 1.4 | 1.4 | 2.5 | 2.4 | 47.9 | 4600 |
| 4x185* | 1.6 | 1.4 | 2.5 | 2.6 | 52.7 | 5430 |
| 4x240* | 1.7 | 1.6 | 2.5 | 2.7 | 58.5 | 6660 |
| 4x300* | 1.8 | 1.6 | 2.5 | 2.9 | 63.8 | 7770 |
