BS 6724 铠装电力电缆, 600/1000V
五芯600/1000 V，多股铜导体
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装起到很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，有毒烟雾或气体可能造成人生安全或机器损坏的环境中.

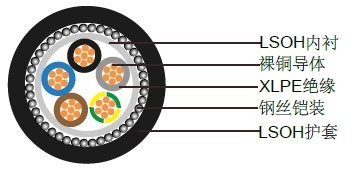

结构
| 导体 | 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228. |
| 绝缘 | XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类 |
| 色彩编码 | 1芯: 棕色 |
| 2芯: 棕色, 蓝色 | |
| 3芯: 棕色, 黑色, 灰色 | |
| 4芯: 蓝色, 棕色, 黑色, 灰色 | |
| 5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 | |
| 5芯以上: 白色线芯加黑色数字标识 | |
| 内衬 | LSOH (低烟无卤) |
| 铠装 | 单芯: AWA (铝丝铠装) |
| 多芯: SWA (钢丝铠装) | |
| 外护套 | LSOH (低烟无卤) |
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268
五芯600/1000 V，多股铜导体
| 标称导体 截面积 |
成股类型 | 标称 绝缘厚度 |
标称 内衬厚度 |
标称铝丝 铠装直径 |
标称 护套厚度 |
标称外径 | 标称重量 |
|---|---|---|---|---|---|---|---|
| mm² | No./mm | mm | mm | mm | mm | mm | kg/km |
| 5x1.5 | 7/0.53 | 0.6 | 0.8 | 0.9 | 1.4 | 14.3 | 430 |
| 5x2.5 | 7/0.67 | 0.7 | 0.8 | 0.9 | 1.4 | 16.1 | 545 |
| 5x4 | 7/0.85 | 0.7 | 0.8 | 0.9 | 1.5 | 17.8 | 680 |
| 5x6 | 7/1.04 | 0.7 | 0.8 | 1.25 | 1.5 | 20 | 840 |
| 5x10 | 7/1.35 | 0.7 | 0.8 | 1.25 | 1.6 | 22.9 | 1105 |
| 5x16 | 7/1.70 | 0.7 | 1 | 1.6 | 1.7 | 26.6 | 1450 |
| 5x25 | 7/2.14 | 0.9 | 1 | 1.6 | 1.8 | 31.5 | 2245 |
| 5x35 | 7/2.52 | 0.9 | 1 | 1.6 | 1.9 | 34.8 | 2840 |
| 5x50 | 19/1.78 | 1.0 | 1.2 | 2 | 2 | 40.4 | 3895 |
| 5x70 | 19/2.14 | 1.1 | 1.2 | 2 | 2.2 | 46.3 | 5145 |
