BS6346标准PVC绝缘电缆, 600/1000V

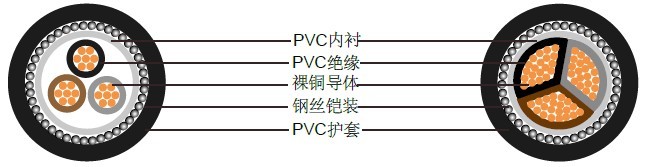

BS6346标准三芯600/1000V多股铜导体电缆

标称导体截面积	股数/ 直径	标称绝缘厚度	标称内衬厚度	标称钢丝铠装直径	标称护套厚度	标称外径		标称电缆重量
标称导体截面积	股数/ 直径	标称绝缘厚度	标称内衬厚度	标称钢丝铠装直径	标称护套厚度	挤出型内衬	带状内衬	标称电缆重量
mm²	No./mm	mm	mm	mm	mm	mm	mm	kg/mm
3x1.5	7/0.53	0.6	0.8	0.9	1.4	12.8	-	307
3x2.5	7/0.67	0.7	0.8	0.9	1.4	14.1	-	387
3x4	7/0.85	0.8	0.8	0.9	1.4	15.8	-	493
3x6	7/1.04	0.8	0.8	1.25	1.5	18.0	-	701
3x10	7/1.35	1.0	0.8	1.25	1.6	21.2	-	967
3x16	7/1.70	1.0	0.8	1.25	1.6	23.1	23.1	1219
3x25	7/2.14	1.2	1.0	1.6	1.7	28.2	27.8	1612
3x25*	7/2.14	1.2	1.0	1.6	1.7	25.0	24.6	1612
3x35	19/1.53	1.2	1.0	1.6	1.8	30.8	30.4	1992
3x35*	19/1.53	1.2	1.0	1.6	1.8	27.1	26.7	1992
3x50*	19/1.78	1.4	1.0	1.6	1.9	30.5	30.1	2534
3x70*	19/2.14	1.4	1.2	2.0	2.0	35.0	34.2	3518
3x95*	19/2.52	1.6	1.2	2.0	2.1	39.3	38.5	4510
3x120*	37/2.03	1.6	1.2	2.0	2.2	42.2	41.4	5375
3x150*	37/2.25	1.8	1.4	2.5	2.4	47.5	46.3	6810
3x185*	37/2.52	2.0	1.4	2.5	2.5	51.9	50.7	8190
3x240*	61/2.25	2.2	1.6	2.5	2.6	57.8	56.2	10280
3x300*	61/2.52	2.4	1.6	2.5	2.8	63.2	61.6	12430
3x400*	61/2.85	2.6	1.6	2.5	3.0	69.6	68.0	15400

*扇形多股导体（2类）

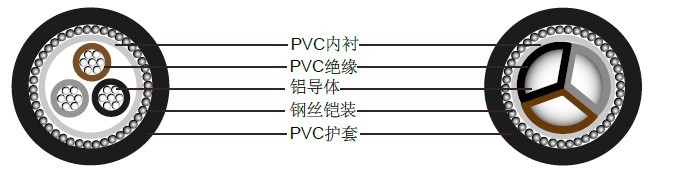

BS6346标准三芯600/1000V实心铝导体电缆

标称导体截面积	标称绝缘厚度	标称内衬厚度	标称铝丝铠装直径	铠装带		标称护套厚度	标称外径			标称电缆重量
				厚度	宽度		铝丝铠装		铝带铠装
				厚度	宽度		挤出型内衬	带状内衬	铝带铠装
mm²	mm	mm	mm	mm	mm	mm	mm		mm	kg/km
3x16	1	0.8	1.25	0.6	2.4	1.6	21.7	21.7	20.4	925
3x25	1.2	1	1.6	0.6	2.4	1.7	23.9	23.5	21.5	1150
3x25*	1.2	1	1.6	0.6	2.4	1.7	25.8	25.4	23.4	1150
3x35	1.2	1	1.6	0.6	2.4	1.8	26.4	26.0	24.1	1345
3x35*	1.2	1	1.6	0.6	2.4	1.8	28.7	28.3	27.3	1345
3x50*	1.4	1	1.6	1	3.6	1.9	28.9	28.5	26.4	1610
3x70*	1.4	1.2	2	1	3.6	2	33	32.2	30.2	2220
3x95*	1.6	1.2	2	1.4	4.8	2.1	37.1	36.3	35.1	2745
3x120*	1.6	1.2	2	1.4	4.8	2.2	39.7	38.9	37.7	3145
3x150*	1.8	1.4	2.5	1.4	4.8	2.4	44.7	43.5	41.3	4020
3x185*	2	1.4	2.5	1.4	4.8	2.5	48.7	47.5	45.3	4730
3x240*	2.2	1.6	2.5	1.8	6.4	2.6	54.2	52.6	51.2	5820
3x300*	2.4	1.6	2.5	1.8	6.4	2.8	59.2	57.6	56.2	6850

*实心扇状导体（1类）
