  首页产品BS 6346电缆

BS6346 PVC绝缘电缆, 900/3300V

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装起到很好的保护作用, 因此在工业中很适用于潮湿的地下环境中.

结构

导体实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘PVC(聚氯乙烯)，TI1类
色彩编码 1芯: 棕色
2芯: 棕色, 蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上:白色线芯加黑色数字标识
填充(可选) PVC或聚丙烯纱
粘贴带(可选) 聚酯带（麦拉）
内护套/ 内衬PVC (聚氯乙烯)
铠装单芯: AWA (铝丝铠装)
多芯: SWA (钢丝或钢带铠装)
外护套PVC(聚氯乙烯)，TM1类

技术参数

额定电压1900/3300V
额定温度-20°C to +60°C
弯曲半径单芯: 10 x 外径
多芯: 8 x 外径
防火IEC60332第一部分, BS4066第一部分

电缆参数

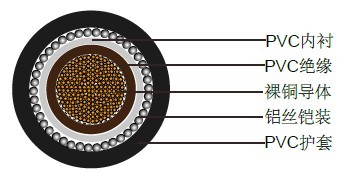

单芯1900/3300V多股铜导体电缆

BS6346单芯1900/3300V多股铜导体电缆

标称导体截面积 股数/ 直径 标称绝缘厚度 标称内衬厚度 标称铝丝铠装直径 标称护套厚度 标称外径 标称电缆重量
mm² No./mm mm mm mm mm mm kg/mm
1x50 19/1.78 2.2 0.8 1.25 1.6 21.0 840
1x70 19/2.14 2.2 0.8 1.25 1.6 22.8 1070
1x95 19/2.52 2.2 1.0 1.6 1.7 26.0 1445
1x120 37/2.03 2.2 1.0 1.6 1.7 27.7 1715
1x150 37/2.25 2.2 1.0 1.6 1.8 29.4 2010
1x185 37/2.52 2.2 1.0 1.6 1.8 31.3 2380
1x240 61/2.25 2.2 1.0 1.6 1.9 34.1 2975
1x300 61/2.52 2.4 1.0 1.6 1.9 37.0 3615
1x400 61/2.85 2.6 1.2 2.0 2.1 42.0 4655
1x500 61/3.20 2.8 1.2 2.0 2.1 45.6 5725
1x630 61/3.65 2.8 1.2 2.0 2.2 49.7 7150
1x800 127/2.85 2.8 1.4 2.5 2.4 55.8 9160
1x1000 127/3.20 3.0 1.4 2.5 2.5 61.0 11400

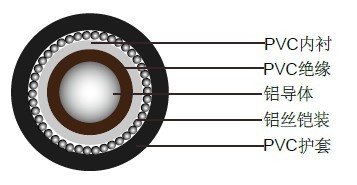

单芯1900/3300V实心铝导体电缆

BS6346单芯600/1000V实心铝导体电缆

标称导体截面积 标称绝缘厚度 标称内衬厚度 标称铝丝铠装直径 标称护套厚度 标称外径 标称电缆重量
mm² mm mm mm mm mm kg/mm
1x50 2.2 0.8 1.25 1.6 19.8 625
1x70 2.2 0.8 1.25 1.6 21.3 735
1x95 2.2 1.0 1.6 1.7 24.3 965
1x120 2.2 1.0 1.6 1.7 25.6 1090
1x150 2.2 1.0 1.6 1.8 27.1 1250
1x185 2.2 1.0 1.6 1.8 28.8 1415
1x240 2.2 1.0 1.6 1.9 31.2 1680
1x300 2.4 1.0 1.6 1.9 33.7 1935
