BS 5467 EMMUA133铅护套铠装电力电缆,600/1000V

应用

这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用, 也可用于具有烃类和机械保护潮湿环境中,防止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀

结构

导体            多股铜导体, 遵循BS 6360/IEC 60228,2类.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色, 蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)

保护层         LC (L铅合金 'E')护套

内护套         PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      600/1000V
额定温度      0°C to +90°C
弯曲半径      12 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

三芯600/1000 V铅护套电缆

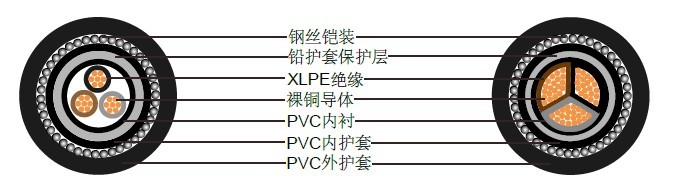

BS5467三芯600/1000 V铅护套电缆

标称导体截面积 成股类型 标称绝缘厚度 标称铅护套厚度 标称内护套厚度 标称钢丝铠装直径 标称外护套厚度 标称外径 标称重量
mm² No./mm mm mm mm mm mm mm kg/km
3x1.5 7/0.53 0.7 1.2 0.8 0.9 1.3 17 945
3x2.5 7/0.67 0.7 1.2 0.8 1.25 1.4 19 1160
3x4 7/0.85 0.7 1.2 0.8 1.25 1.4 20.5 1325
3x6 7/1.04 0.7 1.2 0.8 1.25 1.4 21.5 1490
3x10 7/1.35 0.7 1.2 0.8 1.25 1.5 23 1750
3x16 7/1.70 0.7 1.2 0.8 1.6 1.6 26.5 2150
3x25 7/2.14 0.9 1.3 1 1.6 1.7 31 3175
3x35 7/2.52 0.9 1.3 1 1.6 1.8 33 3500
3x50* 19/1.78 1 1.4 1 1.6 1.8 33.5 3905
3x70* 19/2.14 1.1 1.5 1 2 1.9 37.5 5195
3x95* 19/2.52 1.1 1.5 1.2 2 2.1 41.5 6365
3x120* 37/2.03 1.2 1.6 1.2 2.5 2.2 45.5 7935
3x150* 37/2.25 1.4 1.8 1.4 2.5 2.3 50.5 9645
3x185* 37/2.52 1.6 1.9 1.4 3.15 2.4 56.5 12195
3x240* 61/2.25 1.7 2 1.4 3.15 2.6 62 14765
3x300* 61/2.52 1.8 2.2 1.6 3.5 2.7 68.5 18300
* 扇形多股导体
