BS 5467 EMMUA133铅护套铠装电力电缆,600/1000V

应用

这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用, 也可用于具有烃类和机械保护潮湿环境中,防止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀

结构

导体            多股铜导体, 遵循BS 6360/IEC 60228,2类.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色, 蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)

保护层         LC (L铅合金 'E')护套

内护套         PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      600/1000V
额定温度      0°C to +90°C
弯曲半径      12 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

两芯600/1000 V铅护套电缆

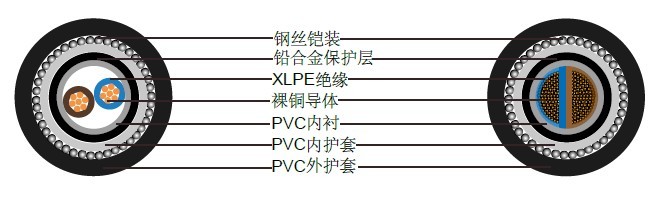

BS5467两芯600/1000 V铅护套电缆

标称导体截面积 成股类型 标称绝缘厚度 标称铅护套厚度 标称内护套厚度 标称钢丝铠装直径 标称外护套厚度 标称外径 标称 重量
mm² No./mm mm mm mm mm mm mm kg/km
2x1.5 7/0.53 0.6 1.2 0.8 0.9 1.3 16.5 780
2x2.5 7/0.67 0.7 1.2 0.8 0.9 1.4 17.2 985
2x4 7/0.85 0.7 1.2 0.8 0.9 1.4 18.4 1100
2x6 7/1.04 0.7 1.2 0.8 0.9 1.4 19.6 1240
2x10 7/1.35 0.7 1.2 0.8 0.9 1.5 20.8 1430
2x16 7/1.70 0.7 1.2 0.8 1.25 1.5 21.8 1700
2x25 7/2.14 0.9 1.2 0.8 1.25 1.6 25.5 2060
2x35* 7/2.52 0.9 1.3 1 1.6 1.7 29.4 2670
2x50* 19/1.78 1.0 1.2 1 1.6 1.8 27.2 2640
2x70* 19/2.14 1.1 1.3 1 1.6 1.9 30.5 3400
2x95* 19/2.52 1.1 1.4 1.2 2.0 2.0 34.5 4530
2x120* 37/2.03 1.2 1.4 1.2 2.0 2.1 37.8 5170
2x150* 37/2.25 1.4 1.5 1.2 2.0 2.2 41.1 6120
2x185* 37/2.52 1.6 1.6 1.4 2.5 2.4 46.3 7710
2x240* 61/2.25 1.7 1.8 1.4 2.5 2.5 51.7 9650
2x300* 61/2.52 1.8 1.9 1.6 2.5 2.6 56.3 11510
* D形多股导体
