BS 5467铠装电力电缆,1900/3300V

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下.

结构

导体            实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色, 蓝色
内衬            PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      1900/3300V
额定温度      0°C to +90°C
弯曲半径      1.5mm² to 16mm²: 6 x 外径
                  25mm² 以上: 8 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

三芯1900/3300 V多股铜导体电缆

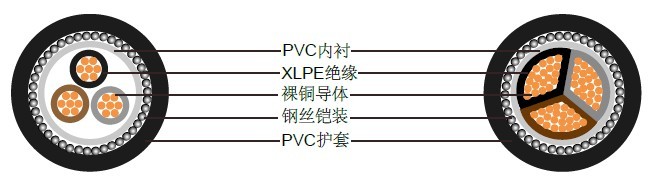

BS5467三芯1900/3300 V多股铜导体电缆

标称导体截面积 成股类型 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 标称护套厚度 标称外径 标称重量
mm² No./mm mm mm mm mm mm kg/km
3x16 7/1.70 2 1 1.6 1.8 29.3 1600
3x25 7/2.14 2 1 1.6 1.8 32.2 2060
3x35 7/2.52 2 1 1.6 1.9 34.8 2400
3x35* 7/2.52 2 1 1.6 1.9 31.1 2400
3x50* 19/1.78 2 1.2 2 2 34.7 3200
3x70* 19/2.14 2 1.2 2 2.1 38 3800
3x95* 19/2.52 2 1.2 2 2.2 41.4 4730
3x120* 37/2.03 2 1.4 2.5 2.3 45.7 6070
3x150* 37/2.25 2 1.4 2.5 2.4 48.5 7010
3x185* 37/2.52 2 1.4 2.5 2.5 51.9 8270
3x240* 61/2.25 2 1.6 2.5 2.6 56.9 10310
3x300* 61/2.52 2 1.6 2.5 2.7 61.2 12300
3x400* 61/2.85 2 1.6 2.5 2.9 66.6 14500
* 扇形多股导体(2类)

三芯1900/3300 V实心铝导体电缆

BS5467三芯1900/3300 V实心铝导体电缆

标称导体截面积 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 标称护套厚度 标称外径 标称重量
mm² mm mm mm mm mm kg/km
3x16 2 1 1.6 1.8 27.9 1540
3x25 2 1 1.6 1.8 30.4 1780
3x35 2 1 1.6 1.9 32.7 2040
3x35* 2 1 1.6 1.9 29.7 2040
3x50* 2 1.2 2 2 33 2760
3x70* 2 1.2 2 2.1 36 3210
3x95* 2 1.2 2 2.2 39.1 3625
3x120* 2 1.4 2.5 2.3 43.1 4820
3x150* 2 1.4 2.5 2.4 45.6 5410
3x185* 2 1.4 2.5 2.5 48.7 6070
3x240* 2 1.6 2.5 2.6 53.2 7150
3x300* 2 1.6 2.5 2.7 57.2 8120
*实心扇状导体(1类)
