BS 5467 EMMUA133铅护套铠装电力电缆,600/1000V

应用

这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用, 也可用于具有烃类和机械保护潮湿环境中，防止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀

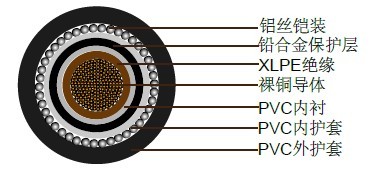

结构

导体            多股铜导体, 遵循BS 6360/IEC 60228，2类.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色, 蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)

保护层         LC (L铅合金 'E')护套

内护套         PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      600/1000V
额定温度      0°C to +90°C
弯曲半径      12 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

单芯600/1000 V铅护套电缆

标称导体截面积	成股类型	标称绝缘厚度	标称铅护套厚度	标称内护套厚度	标称铝丝铠装厚度	标称外护套厚度	标称外径	标称重量
mm²	No./mm	mm	mm	mm	mm	mm	mm	kg/km
1x50	19/1.78	1	1.2	0.8	1.37	1.5	20	1285
1x70	19/2.14	1.1	1.2	0.8	1.37	1.5	22	1605
1x95	19/2.52	1.1	1.2	0.8	1.37	1.6	24	1965
1x120	37/2.03	1.2	1.3	0.8	1.37	1.6	25.5	2365
1x150	37/2.25	1.4	1.3	1	1.37	1.7	28	2800
1x185	37/2.52	1.6	1.4	1	1.72	1.8	31	3490
1x240	61/2.25	1.7	1.5	1	1.72	1.8	34	4300
1x300	61/2.52	1.8	1.6	1	1.72	1.9	37	5203
1x400	61/2.85	2	1.7	1.2	2.14	2	42	6615
