 BS5308 第二部分1类 (非铠装电缆)
BS5308第二部分1类PVC绝缘+单对屏蔽+总屏蔽+PVC护套



应用

非铠装类电缆 (第二部分1类) 主要应用于室内安装,也安装在潮湿的环境中.在工业生产进程中完成通信,数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中.

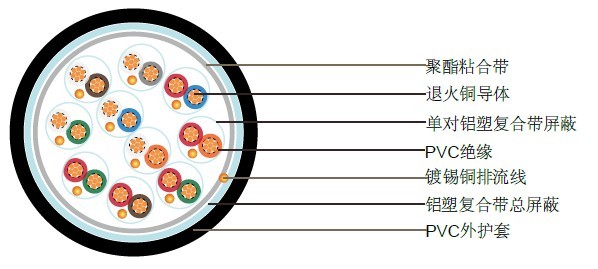

结构

BS5308 第二部分1类 (非铠装电缆)

导体 退火铜或镀锡铜, 尺寸: 遵循BS6360标准,0.5mm²和0.75mm²,5类多股,1.5mm²,2类多股铜
绝缘 PVC(聚氯乙烯), 遵循BS6746标准,TI1类
成对 两芯对绞,加小于100mm的隔离带
线对颜色 参照附注里的色彩编码
单对屏蔽 铝塑复合屏蔽,每对屏蔽金属面向内,紧挨0.5mm²的排流线
粘合带 透明的聚合酯带
总屏蔽 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线
外护套 PVC(聚氯乙烯)护套,遵照BS6746标准,TM1类或6类
护套颜色 黑色/蓝色

物理性能和电气性能

工作温度: -40˚C - + 70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 5 x 外径

导体截面积 mm 2 0.5 0.75 1.5
导体规格 No. x mm 16 x 0.2 24 x 0.2 7 x 0.53
最大导体电阻 ohm/km 39.7 26.5 12.3
最小绝缘电阻 Gohm/km 25 25 25
最大互容:
对与对或相邻的芯与芯之间
pF/m 250 250 250
芯与芯或芯与屏蔽之间的最大电容 pF/m 400 400 400
相邻芯数间最大的感应系数/阻 抗比率 μH/ohm 25 25 40
测试电压 芯:芯 V 1000 1000 1000
芯:屏蔽 V 1000 1000 1000
最大额定电压 V 300/500 300/500 300/500

参数表

对数 导体
股数和直径
标称
导体截面积
标称
绝缘厚度
标称
护套厚度
标称
电缆外径
标称
电缆重量
  no./mm mm2 mm mm mm kg/km
2 16/0.2 0.5 0.6 1.1 11.2 170
5 16/0.2 0.5 0.6 1.2 14.6 270
10 16/0.2 0.5 0.6 1.3 19.4 520
15 16/0.2 0.5 0.6 15 22.7 650
20 16/0.2 0.5 0.6 1.5 25.9 860
30 16/0.2 0.5 0.6 1.7 31.2 1130
50 16/0.2 0.5 0.6 2.2 40.1 1880
2 24/0.2 0.75 0.6 1.1 12.2 200
5 24/0.2 0.75 0.6 1.2 15.8 355
10 24/0.2 0.75 0.6 1.3 21.1 560
15 24/0.2 0.75 0.6 1.5 24.9 770
20 24/0.2 0.75 0.6 1.7 28.6 990
30 24/0.2 0.75 0.6 2 34.7 1380
50 24/0.2 0.75 0.6 2.2 43.9 2225
2 7/0.53 1.5 0.6 1.2 13.6 265
5 7/0.53 1.5 0.6 1.3 147.8 490
10 7/0.53 1.5 0.6 1.5 24.1 820
15 7/0.53 1.5 0.6 1.7 28.2 1110
20 7/0.53 1.5 0.6 1.7 31.9 1470
30 7/0.53 1.5 0.6 2 38.8 2070
50 7/0.53 1.5 0.6 2.2 49.1 3340
