BS5308 第一部分2类 (铠装电缆)
BS5308第一部分2类XLPE绝缘+总屏蔽+铠装+LSOH护套

应用

铠装低烟无卤电缆(第一部分2类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信,数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联.

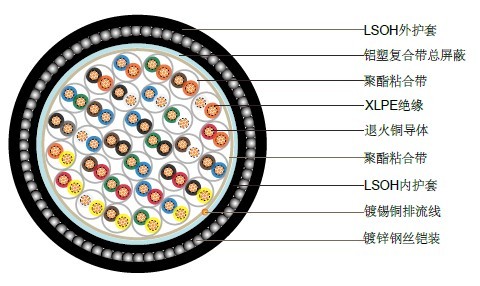

结构

BS5308 第一部分2类 (铠装电缆)

导体 退火铜或镀锡铜, 尺寸: 遵循BS6360标准,0.5mm²和0.75mm²,5类多股,0.5 mm²和1.0 mm²,1类实心铜,1.5mm²和 2.5mm²,2类多股铜
绝缘 XLPE(交联聚乙烯), 或PE (optional)
成对 两芯对绞,加小于100mm的隔离带
线对颜色 参照附注里的色彩编码
粘合带 透明的聚合酯带
总屏蔽 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线
内护套 LSOH(低烟无卤)护套
铠装 镀锌钢丝铠装
外护套 LSOH(低烟无卤)护套
阻燃遵循IEC60332-3-22标准
防火遵循IEC60331标准
无卤遵循IEC60754-1标准
低烟遵循IEC61034-1-2标准
护套颜色 黑色/蓝色

物理性能和电气性能

工作温度: -20˚C - +90˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 6 x 外径

导体截面积 mm 2 0.5 0.5 0.75 1.0 1.5
导体规格 No. x mm 1 x 0.8 16 x 0.2 24 x 0.2 1 x 1.13 7 x 0.53
最大导体电阻 ohm/km 36.8 39.7 26.5 18.2 12.3
最小绝缘电阻 Gohm/km 5 5 5 5 5
1kHz时的电容不平衡值(对:对屏蔽) pF/250m     250
1kHz时的最大互容 (非屏蔽和总屏蔽的电缆,单对和两对除外) pF/m 115 115 115 115 120
1kHz时的最大互容(单对屏蔽/总屏蔽电缆包括单对及两对) pF/m 75 75 75 75 85
相邻芯数间最大的感应系数/阻 抗比率 μH/ohm 25 25 25 25 40
测试电压 芯:芯 V 1000 1000 1000 1000 1000
芯:屏蔽 V 1000 1000 1000 1000 1000
最大额定电压 V 300/500 300/500 300/500 300/500 300/500

参数表

对数 导体股数和直径 标称导体截面积 标称绝缘厚度 标称内护套厚度 标称内护套外径 标称铠装厚度 标称护套厚度 标称电缆外径 标称电缆重量
  no./mm mm2 mm mm mm mm mm mm kg/km
1 1/0.80 0.5 0.5 0.8 5.5 0.9 1.3 9.9 200
2 1/0.80 0.5 0.5 0.8 6.8 0.9 1.3 11.2 260
5 1/0.80 0.5 0.5 1.1 10.9 0.9 1.4 15.5 460
10 1/0.80 0.5 0.5 1.2 14.4 1.25 1.6 20.1 790
15 1/0.80 0.5 0.5 1.2 16.5 1.25 1.6 22.2 1100
20 1/0.80 0.5 0.5 1.3 18.8 1.6 1.7 25.4 1280
30 1/0.80 0.5 0.5 1.3 22.3 1.6 1.8 29.1 1520
50 1/0.80 0.5 0.5 1.5 28.5 1.6 2 35.7 2100
1 16/0.2 0.5 0.6 0.8 6.2 0.9 1.3 10.6 250
2 16/0.2 0.5 0.6 0.8 7.6 0.9 1.3 12 300
5 16/0.2 0.5 0.6 1.1 12.4 0.9 1.5 17.2 560
10 16/0.2 0.5 0.6 1.2 16.5 1.25 1.6 22.2 970
15 16/0.2 0.5 0.6 1.3 19.2 1.6 1.7 25.8 1240
20 16/0.2 0.5 0.6 1.3 21.7 1.6 1.8 28.5 1640
30 16/0.2 0.5 0.6 1.5 26.4 1.6 1.9 33.4 1770
50 16/0.2 0.5 0.6 1.7 33.4 2 2.1 41.6 2770
1 24/0.2 0.75 0.6 0.8 6.7 0.9 1.4 10.9 280
2 24/0.2 0.75 0.6 0.9 8.4 0.9 1.4 12.8 330
5 24/0.2 0.75 0.6 1.2 13.8 1.25 1.6 19.3 750
10 24/0.2 0.75 0.6 1.3 18.4 1.6 1.8 24.3 1260
15 24/0.2 0.75 0.6 1.3 21.1 1.6 1.9 27 1480
20 24/0.2 0.75 0.6 1.5 24.4 1.6 2 31.4 1890
30 24/0.2 0.75 0.6 1.7 29.5 2 2.1 37 2440
50 24/0.2 0.75 0.6 2 37.6 2.5 2.4 47.3 3210
1 1/1.13 1 0.6 0.8 6.6 0.9 1.3 11 290
2 1/1.13 1 0.6 0.8 8 0.9 1.4 12.6 345
5 1/1.13 1 0.6 1.2 13.5 1.25 1.5 19 790
10 1/1.13 1 0.6 1.2 17.7 1.25 1.7 23.6 1310
15 1/1.13 1 0.6 1.3 20.6 1.6 1.8 27.4 1740
20 1/1.13 1 0.6 1.5 23.8 1.6 1.8 30.6 2040
30 1/1.13 1 0.6 1.5 28.4 1.6 2 35.6 2180
50 1/1.13 1 0.6 2 36.6 2 2.2 45 3500
1 7/0.53 1.5 0.6 0.8 7.5 0.9 1.4 11.9 320
2 7/0.53 1.5 0.6 0.9 9.3 0.9 1.5 14.1 420
5 7/0.53 1.5 0.6 1.2 15.6 1.25 1.6 21.6 940
10 7/0.53 1.5 0.6 1.3 20.9 1.6 1.8 27.4 1500
15 7/0.53 1.5 0.6 1.5 24.6 1.6 1.9 31.2 1970
20 7/0.53 1.5 0.6 1.5 27.8 1.6 2 35.8 2400
30 7/0.53 1.5 0.6 1.7 33.7 2 2.2 42.3 3170
50 7/0.53 1.5 0.6 2 43 2.5 2.5 53.2 5020
