BS5308 第一部分2类 (铠装电缆)
BS5308第一部分2类XLPE绝缘+单对屏蔽+总屏蔽+铠装+LSOH护套

铠装低烟无卤电缆(第一部分2类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联.

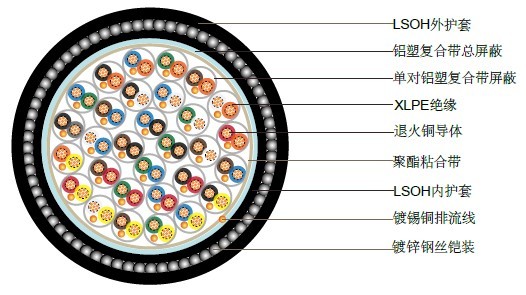

BS5308第一部分2类XLPE绝缘+单对屏蔽+总屏蔽+铠装+LSOH护套

导体	退火铜或镀锡铜, 尺寸：遵循BS6360标准，0.5mm²和0.75mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜
绝缘	XLPE(交联聚乙烯), 或PE(聚乙烯)
成对	两芯对绞，加小于100mm的隔离带
线对颜色	参照附注里的色彩编码
单对屏蔽	铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线
粘合带	透明的聚合酯带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套	LSOH(低烟无卤)护套
铠装	镀锌钢丝铠装
外护套	LSOH(低烟无卤)护套阻燃遵循IEC60332-3-22标准防火遵循IEC60331标准无卤遵循IEC60754-1标准低烟遵循IEC61034-1-2标准
护套颜色	黑色/蓝色

工作温度: -20˚C - +90˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 6 x 外径

导体截面积		mm 2	0.5	0.5	0.75	1.0	1.5
导体规格		No. x mm	1 x 0.8	16 x 0.2	24 x 0.2	1 x 1.13	7 x 0.53
最大导体电阻		ohm/km	36.8	39.7	26.5	18.2	12.3
最小绝缘电阻		Gohm/km	5	5	5	5	5
1kHz时的电容不平衡值（对：对屏蔽）		pF/250m			250
1kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）		pF/m	75	75	75	75	85
1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对）		pF/m	115	115	115	115	120
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	25	25	40
测试电压	芯：芯	V	1000	1000	1000	1000	1000
测试电压	芯：屏蔽	V	1000	1000	1000	1000	1000
最大额定电压		V	300/500	300/500	300/500	300/500	300/500

对数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称内护套厚度	标称内护套外径	标称铠装厚度	标称护套厚度
	no./mm	mm2	mm	mm	mm	mm	mm
2	1/0.80	0.5	0.5	0.9	9.7	0.9	1.4
5	1/0.80	0.5	0.5	1.2	13	1.25	1.5
10	1/0.80	0.5	0.5	1.2	16.9	1.25	1.7
15	1/0.80	0.5	0.5	1.3	19.7	1.6	1.7
20	1/0.80	0.5	0.5	1.3	22.3	1.6	1.8
30	1/0.80	0.5	0.5	1.5	27.1	1.6	1.9
50	1/0.80	0.5	0.5	2	35	2	2.2
2	16/0.2	0.5	0.6	1.1	11.2	0.9	1.5
5	16/0.2	0.5	0.6	1.2	14.5	1.25	1.6
10	16/0.2	0.5	0.6	1.3	19.3	1.6	1.8
15	16/0.2	0.5	0.6	1.5	22.6	1.6	1.8
20	16/0.2	0.5	0.6	1.5	25.7	1.6	1.9
30	16/0.2	0.5	0.6	1.7	31	2	2.1
50	16/0.2	0.5	0.6	2.2	39.9	2.5	2.4
2	24/0.2	0.75	0.6	1.1	12.1	0.9	1.5
5	24/0.2	0.75	0.6	1.2	15.7	1.25	1.6
10	24/0.2	0.75	0.6	1.3	20.9	1.6	1.7
15	24/0.2	0.75	0.6	1.5	24.6	1.6	1.9
20	24/0.2	0.75	0.6	1.5	27.9	1.6	1.9
30	24/0.2	0.75	0.6	2	34.4	2	2.2
50	24/0.2	0.75	0.6	2.2	43.5	2.5	2.5
2	1/1.13	1	0.6	1.1	11.9	0.9	1.5
5	1/1.13	1	0.6	1.2	15.4	1.25	1.6
10	1/1.13	1	0.6	1.3	20.5	1.6	1.8
15	1/1.13	1	0.6	1.5	24.1	1.6	1.9
20	1/1.13	1	0.6	1.7	27.7	2	2
30	1/1.13	1	0.6	2	33.7	2	2.2
50	1/1.13	1	0.6	2.2	42.5	2.5	2.5
2	7/0.53	1.5	0.6	1.2	13.6	1.25	1.6
5	7/0.53	1.5	0.6	1.3	17.7	1.6	1.7
10	7/0.53	1.5	0.6	1.5	23.9	1.6	1.9
15	7/0.53	1.5	0.6	1.7	28	2	2
20	7/0.53	1.5	0.6	1.7	31.7	2	2.1
30	7/0.53	1.5	0.6	2	38.6	2	2.5
50	7/0.53	1.5	0.6	2.2	48.9	2	2.7
