BS5308 第一部分3类 (铅护套电缆)
BS5308第一部分3类PE绝缘+总屏蔽+铅护套+铠装+PVC护套

应用

铠装电缆(第一部分3类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信,数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联,通常应用于石油工业中. 此类电缆适用于需要机械保护的地下敷设,或用于潮湿的环境中,铅护套可抵抗芳香族化合物的侵蚀.

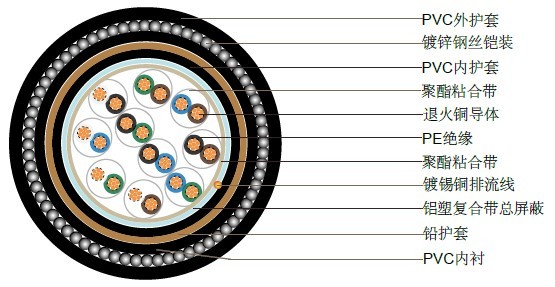

结构

BS5308 第一部分3类 (铅护套电缆)

导体 退火铜或镀锡铜, 尺寸: 遵循BS6360标准,0.5mm²和0.75mm²,5类多股,0.5 mm²和1.0 mm²,1类实心铜,1.5mm²和 2.5mm²,2类多股铜
绝缘 PE(聚乙烯), 遵照BS6234标准,03类
成对 两芯对绞,加小于100mm的隔离带
线对颜色 参照附注里的色彩编码
粘合带 透明的聚合酯带
总屏蔽 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线
内护套 PVC(聚氯乙烯), 遵循BS6746标准,TM1类 或6类
Lead 护套 铅合金
Bedding PVC(聚氯乙烯), 遵循BS6746标准,TM1类
铠装 镀锌钢丝铠装
外护套 PVC(聚氯乙烯)护套,遵照BS6746标准,TM1类或6类
护套颜色 黑色/蓝色



物理性能和电气性能

工作温度: -40˚C - +70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 15 x 外径

导体截面积 mm 2 0.5 0.5 0.75 1.0 1.5
导体规格 No. x mm 1 x 0.8 16 x 0.2 24 x 0.2 1 x 1.13 7 x 0.53
最大导体电阻 ohm/km 36.8 39.7 26.5 18.2 12.3
最小绝缘电阻 Gohm/km 5 5 5 5 5
1kHz时的电容不平衡值(对:对屏蔽) pF/250m     250
1kHz时的最大互容 (非屏蔽和总屏蔽的电缆,单对和两对除外) pF/m 115 115 115 115 120
1kHz时的最大互容(单对屏蔽/总屏蔽电缆包括单对及两对) pF/m 75 75 75 75 85
相邻芯数间最大的感应系数/阻 抗比率 μH/ohm 25 25 25 25 40
测试电压 芯:芯 V 1000 1000 1000 1000 1000
芯:屏蔽 V 1000 1000 1000 1000 1000
最大额定电压 V 300/500 300/500 300/500 300/500 300/500



参数表

对数 导体
股数和直径
标称
导体截面积
标称
绝缘厚度
标称
内护套外径
标称

铠装厚度
标称
电缆外径
标称
电缆重量
  no./mm mm2 mm mm mm mm kg/km
1 1/0.80 0.5 0.5 6.3 0.9 10.7 200
2 1/0.80 0.5 0.5 7.1 0.9 11.5 260
5 1/0.80 0.5 0.5 11.6 0.9 16.2 460
10 1/0.80 0.5 0.5 15 1.25 20.7 790
15 1/0.80 0.5 0.5 17.1 1.25 22.8 1100
20 1/0.80 0.5 0.5 19.4 1.6 26 1280
30 1/0.80 0.5 0.5 23 1.6 29.8 1520
50 1/0.80 0.5 0.5 28.9 1.6 26.1 2100
1 16/0.20 0.5 0.6 7 0.9 11.4 250
2 16/0.20 0.5 0.6 7.9 0.9 12.3 300
5 16/0.20 0.5 0.6 13.1 0.9 17.9 560
10 16/0.20 0.5 0.6 17.2 1.25 22.9 970
15 16/0.20 0.5 0.6 19.8 1.6 26.4 1240
20 16/0.20 0.5 0.6 22.3 1.6 29.1 1640
30 16/0.20 0.5 0.6 26.9 1.6 33.9 1770
50 16/0.20 0.5 0.6 33.9 2 42.1 2770
1 1/1.13 1 0.6 7.4 0.9 11.8 290
2 1/1.13 1 0.6 8.4 0.9 13 345
5 1/1.13 1 0.6 14.2 1.25 19.7 790
10 1/1.13 1 0.6 17.4 1.25 24.3 1310
15 1/1.13 1 0.6 21.3 1.6 28.1 1740
20 1/1.13 1 0.6 24.4 1.6 31.2 2040
30 1/1.13 1 0.6 29 1.6 36.2 2180
50 1/1.13 1 0.6 37.3 2 45.7 3500
1 7/0.53 1.5 0.6 8.3 0.9 12.9 320
2 7/0.53 1.5 0.6 9.7 0.9 14.3 420
5 7/0.53 1.5 0.6 16.4 1.25 22.1 940
10 7/0.53 1.5 0.6 21.6 1.6 28.4 1500
15 7/0.53 1.5 0.6 25.2 1.6 32.2 1970
20 7/0.53 1.5 0.6 28.5 2 36.5 2400
30 7/0.53 1.5 0.6 34.3 2 42.5 3170
50 7/0.53 1.5 0.6 43.6 2.5 53.4 5020
