BS5308 第一部分3类 (铅护套电缆)
BS5308第一部分3类PE绝缘+单对屏蔽+总屏蔽+铅护套+铠装+PVC护套

应用

铠装电缆(第一部分3类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信,数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联,通常应用于石油工业中. 此类电缆适用于需要机械保护的地下敷设,或潮湿的环境中.或潮湿的环境中.铅护套可抵抗芳香族化合物的侵蚀.

结构

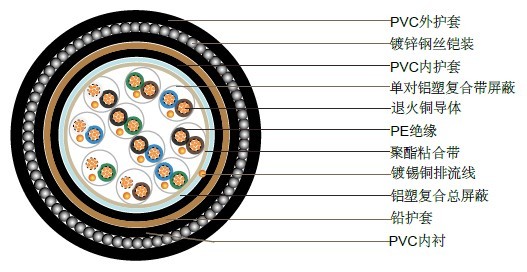

BS5308 第一部分3类 (铅护套电缆)

导体 退火铜或镀锡铜, 尺寸: 遵循BS6360标准,0.5mm²和0.75mm²,5类多股,0.5 mm²和1.0 mm²,1类实心铜,1.5mm²和 2.5mm²,2类多股铜
绝缘 PE(聚乙烯), 遵照BS6234标准,03类
成对 两芯对绞,加小于100mm的隔离带
线对颜色 参照附注里的色彩编码
单对屏蔽 铝塑复合屏蔽,每对屏蔽金属面向内,紧挨0.5mm²的排流线
粘合带 透明的聚合酯带
总屏蔽 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线
内护套 PVC(聚氯乙烯), 遵循BS6746标准,TM1类 或6类
Lead 护套 铅合金
Bedding PVC(聚氯乙烯), 遵循BS6746标准,TM1类
铠装 镀锌钢丝铠装
外护套 PVC(聚氯乙烯)护套,遵照BS6746标准,TM1类或6类
护套颜色 黑色/蓝色

物理性能和电气性能

工作温度: -40˚C - +70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 15 x 外径

导体截面积 mm 2 0.5 0.5 0.75 1.0 1.5
导体规格 No. x mm 1 x 0.8 16 x 0.2 24 x 0.2 1 x 1.13 7 x 0.53
最大导体电阻 ohm/km 36.8 39.7 26.5 18.2 12.3
最小绝缘电阻 Gohm/km 5 5 5 5 5
1kHz时的电容不平衡值(对:对屏蔽) pF/250m     250
1kHz时的最大互容 (非屏蔽和总屏蔽的电缆,单对和两对除外) pF/m 115 115 115 115 120
1kHz时的最大互容(单对屏蔽/总屏蔽电缆包括单对及两对) pF/m 75 75 75 75 85
相邻芯数间最大的感应系数/阻 抗比率 μH/ohm 25 25 25 25 40
测试电压 芯:芯 V 1000 1000 1000 1000 1000
芯:屏蔽 V 1000 1000 1000 1000 1000
最大额定电压 V 300/500 300/500 300/500 300/500 300/500

参数表

对数 导体股数和直径 标称导体截面积 标称绝缘厚度 标称内护套外径 标称铠装厚度 标称电缆外径 标称电缆重量
  no./mm mm2 mm mm mm mm kg/km
2 1/0.8 0.5 0.5 10.3 0.9 14.9 380
5 1/0.8 0.5 0.5 13.5 1.25 19 640
10 1/0.8 0.5 0.5 18.3 1.25 24.2 890
15 1/0.8 0.5 0.5 21.2 1.6 27.7 1350
20 1/0.8 0.5 0.5 23.5 1.6 30.3 1470
30 1/0.8 0.5 0.5 27.9 1.6 34.9 1870
50 1/0.8 0.5 0.5 36.1 2 44.5 3000
2 16/0.2 0.5 0.6 12 0.9 16.8 460
5 16/0.2 0.5 0.6 15.2 1.25 20.9 760
10 16/0.2 0.5 0.6 21.1 1.6 27.9 1300
15 16/0.2 0.5 0.6 24.5 1.6 31.3 1440
20 16/0.2 0.5 0.6 27.3 1.6 34.3 1870
30 16/0.2 0.5 0.6 32.3 2 40.5 2400
50 16/0.2 0.5 0.6 41.7 2.5 51.5 3930
2 1/1.13 1 0.6 12.8 0.9 17.6 515
5 1/1.13 1 0.6 16.2 1.25 21.9 950
10 1/1.13 1 0.6 22.6 1.6 29.4 1330
15 1/1.13 1 0.6 26.2 1.6 33.2 1680
20 1/1.13 1 0.6 29.8 2 37.8 2540
30 1/1.13 1 0.6 35.4 2 43.8 2900
50 1/1.13 1 0.6 44.9 2.5 54.9 4800
2 7/0.53 1.5 0.6 14.7 1.25 20.4 730
5 7/0.53 1.5 0.6 18.8 1.6 25.4 1180
10 7/0.53 1.5 0.6 26.5 1.6 33.5 1820
15 7/0.53 1.5 0.6 30.8 1.6 38.8 2350
20 7/0.53 1.5 0.6 34.4 2 42.6 3030
30 7/0.53 1.5 0.6 41 2.5 50.8 4050
50 7/0.53 1.5 0.6 52.2 2.5 62.6 5960
