 BS5308 第一部分2类 (铠装电缆)
BS5308第一部分2类云母带+XLPE绝缘+总屏蔽+铠装+LSOH护套

应用

铠装防火电缆(第一部分2类)通常用于化工和加工工业等存在火灾危险的地方,镀锌钢丝铠装对电缆起到很好的保护作用.

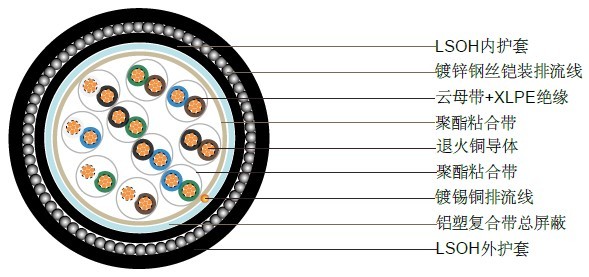

结构

BS5308 第一部分2类 (铠装电缆)

导体 退火铜或镀锡铜,2类
绝缘 云母带, XLPE(交联聚乙烯), 或PE(聚乙烯)
成对 两芯对绞,加小于100mm的隔离带
线对颜色 参照附注里的色彩编码
粘合带 透明的聚合酯带
总屏蔽 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线
内护套 LSOH(低烟无卤)护套
铠装 镀锌钢丝铠装
外护套 LSOH(低烟无卤)护套
阻燃遵循IEC60332-3-22标准
防火遵循IEC60331标准
无卤遵循IEC60754-1标准
低烟遵循IEC61034-1-2标准
护套颜色 黑色/蓝色

物理性能和电气性能

工作温度: -20˚C - +90˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 6 x 外径

导体截面积 mm 2 0.5 0.75 1.0 1.5
导体规格 No. x mm 7 x 0.3 7 x 0.37 7 x 0.43 7 x 0.53
最大导体电阻 ohm/km 39 24.5 18.1 12.1
最小绝缘电阻 Gohm/km 5 5 5 5
1kHz时的电容不平衡值(对:对屏蔽) pF/250m 250
1kHz时的最大互容 (非屏蔽和总屏蔽的电缆,单对和两对除外) pF/m 115 115 115 115
1kHz时的最大互容(单对屏蔽/总屏蔽电缆包括单对及两对) pF/m 75 75 75 75
相邻芯数间最大的感应系数/阻 抗比率 μH/ohm 25 25 25 40
测试电压 芯:芯 V 1000 1000 1000 1000
芯:屏蔽 V 1000 1000 1000 1000
最大额定电压 V 300/500 300/500 300/500 300/500

参数表

对数 导体
股数和直径
标称
导体截面积
标称
绝缘厚度
标称
内护套
厚度
标称
内护套
外径
标称

铠装厚度
标称
护套厚度
标称
电缆外径
标称
电缆重量
  no./mm mm2 mm mm mm mm mm mm kg/km
1 7/0.43 1 0.6 0.8 7.0 0.9 1.4 11.6 340
2 7/0.43 1 0.6 0.8 8.4 0.9 1.4 13.0 350
5 7/0.43 1 0.6 0.8 12.3 0.9 1.4 16.9 740
10 7/0.43 1 0.6 0.8 16.5 0.9 1.4 21.1 1150
20 7/0.43 1 0.6 0.8 21.4 0.9 1.4 26.0 1840
1 7/0.53 1.5 0.6 0.8 7.5 0.9 1.4 11.9 320
2 7/0.53 1.5 0.6 0.8 9.1 0.9 1.4 13.7 410
5 7/0.53 1.5 0.6 0.8 14.8 0.9 1.4 21.1 910
