BS5308 第一部分2类 (铠装电缆)

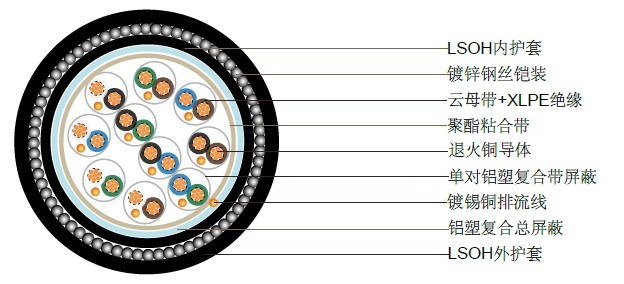

BS5308第一部分2类云母带+XLPE绝缘+单对屏蔽+总屏蔽+铠装+LSOH护套

应用

铠装防火电缆(第一部分2类)通常用于化工和加工工业等存在火灾危险的地方，镀锌钢丝铠装对电缆起到很好的保护作用.

结构

BS5308仪表电缆

导体 退火铜或镀锡铜,2类
绝缘 云母带, XLPE(交联聚乙烯), 或PE(聚乙烯)
成对 两芯对绞，加小于100mm的隔离带
线对颜色 参照附注里的色彩编码
单对屏蔽 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线
粘合带 透明的聚合酯带
总屏蔽 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套 LSOH(低烟无卤)护套
铠装 镀锌钢丝铠装
外护套 LSOH(低烟无卤)护套
阻燃遵循IEC60332-3-22标准
防火遵循IEC60331标准
无卤遵循IEC60754-1标准
低烟遵循IEC61034-1-2标准
护套颜色 黑色/蓝色

物理性能和电气性能

工作温度: -20˚C - +90˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 6 x 外径

导体截面积 mm 2 0.5 0.75 1.0 1.5
导体规格 No. x mm 7 x 0.3 7 x 0.37 7 x 0.43 7 x 0.53
最大导体电阻 ohm/km 36 24.5 18.1 12.1
最小绝缘电阻 Gohm/km 5 5 5 5
1kHz时的电容不平衡值（对：对屏蔽） pF/250m 250
1kHz时的最大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） pF/m 75 75 75 75
1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） pF/m 115 115 115 115
相邻芯数间最大的感应系数/阻 抗比率 μH/ohm 25 25 25 40
测试电压 芯：芯 V 1000 1000 1000 1000
芯：屏蔽 V 1000 1000 1000 1000
最大额定电压 V 300/500 300/500 300/500 300/500

参数表

对数 导体股数和直径 标称导体截面积 标称绝缘厚度 标称内护套厚度
 标称内护套外径 标称铠装厚度 标称护套厚度
  no./mm mm2 mm mm mm mm mm
5 7/0.37 0.75 0.6 0.8 15.0 0.9 1.4
10 7/0.37 0.75 0.6 0.8 19.8 0.9 1.4
5 7/0.43 1 0.6 0.8 14.8 0.9 1.4
