AHFX-BS 日标汽车电缆

应用

This Fluororubber insulated single-core cable is used for HEV automobiles.

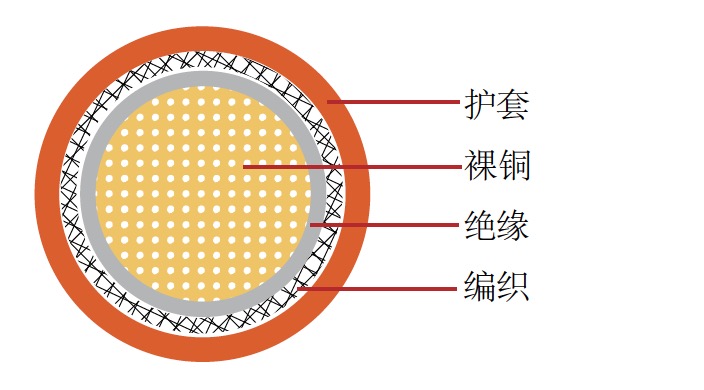

结构:

AHFX-BS 日标汽车电缆

导体: Tin plated copper
绝缘: Fluororubber
编织:屏蔽镀锡铜
护套:无卤聚烯烃
标准: KIS-ES-1121

技术参数:

操作温度: –40 °C to +200°C
额定电压: 600V

  导体 绝缘 成缆
标称导体截面积 股数/直径 最大直径 20°C时的最大电阻值 最大绝缘厚度 最小绝缘厚度 Shield
Rate
最大直径 最小外径
mm2 no./mm mm mΩ/m mm mm mm mm mm
1x3 65/0.26 2.4 5.65 4.05 3.55 90 5.6 5.3
1x5 65/0.32 3.0 3.72 4.9 4.3 90 7.3 6.5
1x8 154/0.26 4.0 2.43 5.9 5.3 90 8.3 7.5
1x15 171/0.32 5.3 1.44 7.8 7.2 90 10.75 9.85
1x20 247/0.32 6.5 1.00 9.0 8.4 90 11.95 11.05
1x25 323/0.32 7.4 0.76 10.6 9.8 90 13.5 12.5
1x30 361/0.32 7.8 0.68 11.0 10.2 90 13.9 12.9
1x40 494/0.32 9.1 0.52 12.3 11.5 90 16.25 15.15
1x50 608/0.32 10.1 0.42 13.75 12.85 90 17.7 16.5

**注:此处未指定的其他配置,大小,颜色和长度可根据要求提供。
