9YSLCYK-JB+3德标汽车电缆

9YSLCYK-JB+3汽车连接线

应用

此电缆双层屏蔽，规格大，是PVC电机供电线缆。与传统的PVC电缆相比，柔软多股铜导体加聚丙烯绝缘可提供低损耗的电力传输，低电容性能和卓越的灵活性。该电缆的应用包括变频器，电机运行，高电磁干扰的连接，也用于汽车，造纸和食品工业，环保技术，包装行业，机床及处理设备中。整体铝箔和编织屏蔽可很好的防止电磁和电子干扰。可用于室内干燥或潮湿，中等机械应力的地方。抗紫外线黑色外护套电缆，允许在户外使用或直埋应用。

标准及认证

UL AWM 2570、20886, VW-1; CSA AWM I/II A/B, FT-1; UL/CSA级 1kV 80º C.; VDE 0250, VDE 0207,VDE 0276; EN 55011电磁兼容性; VDE-0875第11部分电磁兼容性; CE 低压73/23/EEC和93/68/EEC指令,ROHS认证

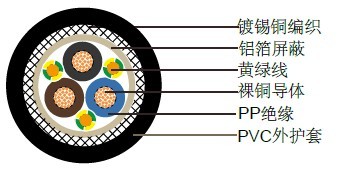

结构

- 多股铜导体，遵循DIN VDE 0295, IEC60228 cl. 5
- 聚丙烯(PP)绝缘
- 色彩编码遵循HD 308 S2(VDE 0293- 308)
- 特殊铝箔屏蔽
- 三个对称的黄绿接地线
- 镀锡铜编织，覆盖率大约 85%
- 黑色PVC护套，DMV5类，遵循VDE 0276-603, 无铅，抗紫外线，室外直埋应用，阻燃&自动灭火,IEC 60332.1 EEU指示电缆，遵循EEC 79/29低压指令

技术参数

- 工作电压: IEC 600/1000V / UL & CSA 1000V
- 测试电压: 4000 V
- 最小弯曲半径: 15 x Ø
- 应用时的工作温度: -5º C to +80º C
- 固定安装温度: - 40º C to +80º C
- 阻燃: IEC 60332.1 VW-1
- 绝缘电阻: >20 GΩ x km

导体线规 接地线线规 芯数 x 截面积
mm2 		标称外径
mm 		铜的重量
kg / km 		电缆重量
kg / km
16(30/30) 24 3 X 1.5 + 3 G 0.25 11.4 88 140
14(50/30) 22 3 X 2.5 + 3 G 0.5 12.9 130 220
12(56/28) 20 3 X 4 + 3 G 0.75 13.6 224 323
10(84/28) 18 3 X 6 + 3 G 1.0 15.2 276 420
8(80/26) 16 3 X 10 + 3 G 1.5 17.4 511 615
6(128/26) 14 3 X 16 + 3 G 2.5 20 751 819
4(200/26) 12 3 X 25 + 3 G 4 24.3 1204 1325
2(280/26) 10 3 X 35 + 3 G 6 27.5 1535 1718
1(400/26) 8 3 X 50 + 3 G 10 31.1 2156 2399
2/0(356/24) 8 3 X 70 + 3 G 10 37.1 2980 3056
3/0(485/24) 6 3 X 95 + 3 G 16 40 3953 4162
4/0(614/24) 6 3 X 120 + 3 G 16 42.6 4836 5074
300 MCM
(765/24) 		4 3 X 150 + 3 G 25 50 5412 6128
350 MCM
(944/24) 		2 3 X 185 + 3 G 35 55.6 7077 7820
