9YSLCY-JB德标汽车电缆
应用
此电缆双层屏蔽，规格大，是通过UL/CSA/CE 认证的PVC电机供电线缆。与传统的PVC电缆相比，柔软多股铜导体加聚丙烯绝缘可提供低损耗的电力传输，低电容性能和卓越的灵活性。该电缆的应用包括变频器，电机运行，高电磁干扰的连接，也用于汽车，造纸和食品工业，环保技术，包装行业，机床及处理设备中。整体铝箔和编织屏蔽可很好的防止电磁和电子干扰。可用于室内干燥或潮湿，中等机械应力的地方。
标准及认证
UL AWM 2570/20886, VW-1; CSA AWM I/II A/B, FT-1; UL/CSA级1kV 80º CC.; VDE 0250, VDE 0207, VDE 0276; EN 55011电磁兼容性; VDE-0875第11部分电磁兼容性; CE 低压73/23/EEC和93/68/EEC指令,ROHS认证

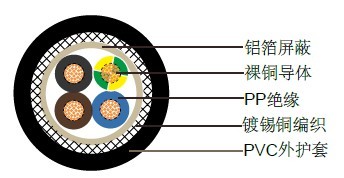

结构
- 多股铜导体，遵循DIN VDE 0295, IEC60228 cl. 5- 聚丙烯(PP)绝缘
- 色彩编码遵循HD 308 S2(VDE 0293- 308)
- 特殊铝箔屏蔽
- 镀锡铜编织，覆盖率大约 85%
- 透明PVC护套，YM2类，遵循VDE 0207第5部分,无铅，阻燃&自动灭火
技术参数
- 工作电压: IEC 600/1000V / UL & CSA 1000V- 测试电压: 4000 V
- 最小弯曲半径: 15 x Ø
- 应用时的工作温度: -5º C to +80º C
- 固定安装温度: - 40º C to +80º C
- 阻燃: IEC 60332.1 VW-1
- 绝缘电阻: >20 GΩ x km
| 线规 | 芯数 x 导体截面积 # x mm² |
标称外径 mm |
铜的重量 kg / km |
电缆重量 kg / km |
|---|---|---|---|---|
| 16(30/30) | 4 G 1.5 | 10.5 | 87 | 230 |
| 14(50/30) | 4 G 2.5 | 11.8 | 133 | 300 |
| 12(56/28) | 4 G 4 | 13.3 | 213 | 485 |
| 10(84/28) | 4 G 6 | 14.9 | 298 | 630 |
| 8(80/26) | 4 G 10 | 17.7 | 460 | 860 |
| 6(128/26) | 4 G 16 | 21.5 | 707 | 1290 |
| 4(200/26) | 4 G 25 | 26.3 | 1100 | 1860 |
| 2(280/26) | 4 G 35 | 29.7 | 1542 | 2610 |
| 1(400/26) | 4 G 50 | 34.1 | 2206 | 2950 |
| 2/0(356/24) | 4 G 95 | 40.9 | 3002 | 3950 |
| 3/0(485/24) | 4 G 95 | 45.4 | 4004 | 5300 |
| 4/0(614/24) | 4 G 120 | 49.8 | 5108 | 6600 |
| 300 MCM (765/24) | 4 G 150 | 56.1 | 6225 | 7043 |
| 350 MCM (944/24) | 4 G 185 | 61.4 | 7568 | 8384 |
| 500 MCM (1225/24) | 4 G 240 | 67.9 | 9940 | 12150 |
