2YSLCY-JB+3/2YSLCYK-JB+3单芯德标汽车电缆

应用

此电缆双层屏蔽，规格大，是PVC电机供电线缆。与传统的PVC电缆相比，柔软多股铜导体加聚乙烯绝缘可提供低损耗的电力传输，低电容性能和卓越的灵活性。该电缆的应用包括变频器，电机运行，高电磁干扰的连接，也用于汽车，造纸和食品工业，环保技术，包装行业，机床及处理设备中。整体铝箔和编织屏蔽可很好的防止电磁和电子干扰。用于室内干燥或潮湿，中等机械应力的地方，此电缆替代了通常单根接地线，采用了三个对称的黄绿接地线的结构，完善了EMC特性。 2YSLCYK- JB，应用抗紫外线黑色外护套，允许在户外使用或直埋应用。

标准及认证

VDE 0250 & 0281, EN 55011电磁兼容性, VDE-0875第11部分电磁兼容性, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

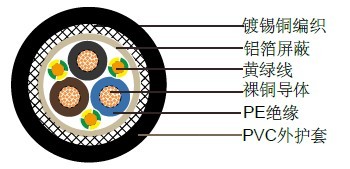

结构

- 多股铜导体，遵循DIN VDE 0295, IEC60228 cl. 5
- 聚乙烯(PE)绝缘
- 色彩编码遵循HD 308 S2(VDE 0293- 308)
- 三个对称的黄绿接地线
- 特殊铝箔屏蔽
- 镀锡铜编织，覆盖率大约 80%
- 2YSLCY-JB+3，桔黄色PVC护套，YM2类，遵循VDE 0207第5部分,无铅，阻燃&自动灭火
- 2YSLCYK-JB+3，黑色PVC护套，DMV5类，遵循VDE 0276-603, 无铅，抗紫外线，室外直埋应用，阻燃&自动灭火, IEC 60332.1 EEU指示电缆，遵循EEC 79/29低压指令

技术参数

- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 20 x Ø
- 应用时的工作温度: -5º C to +70º C
- 固定安装温度: - 40º C to +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 GΩ x km
- 耦合电阻 最大 250 Ω/km
- 辐射电阻可达 80 x106 cJ/kg (up to 80 Mrad)
- 互容: 线芯/线芯 70 to 250 nF/km,
线芯/屏蔽 110 to 410 nF/km

导体线规	接地线线 规	芯数 x 截面积 mm2	标称外径 mm	互容 线芯/线芯 nF/km	互容 线芯/屏蔽 nF/km	铜的重量 kg/km	电缆重量 kg/km
16(30/30)	24	3x1.5+3G0.25	10.2	70	110	91	212
14(50/30)	22	3x2.5+3G0.5	11.9	80	130	152	276
12(56/28)	20	3x4+3G0.75	13.7	90	150	224	446
10(84/28)	18	3x6+3G1	15.3	110	170	298	582
8(80/26)	16	3x10+3G1.5	19.2	120	190	491	794
6(128/26)	14	3x16+3G2.5	22.3	130	220	723	1188
4(200/26)	12	3x25+3G4	27.3	145	230	1138	1713
2(280/26)	10	3x35+3G6	29.4	150	260	1535	2402
1(400/26)	8	3x50+3G10	35	175	290	2208	2718
2/0 (356/24)	8	3x70+3G10	40.6	180	300	2871	3636
3/0 (485/24)	6	3x95+3G16	44	195	320	3953	4978
4/0 (614/24)	6	3x120+3G16	49.5	215	340	4836	6175
300 MCM (765/24)	4	3x150+3G25	55.2	230	360	5421	6579
350 MCM (944/24)	2	3x185+3G35	58.2	240	380	7041	8518
500 MCM (1225/24)	1	3x240+3G50	66	250	410	9148	11611
