CCTV闭路电视监控系统视频线

KX6 LH-FR

应用

视频线主要设计应用在CCTV闭路电视监控系统，安防，烟感和疏散监控系统中。以确保在火灾发生时链路功能的持续性和完整性。低烟无卤护套的特性使该款视频线是公共场所，商业环境和工业环境的理想选择。

标准

基本设计  MIL-C-17
无卤 IEC 60754-1
无腐蚀性气体排放  IEC 60754-2
最小烟雾释放 IEC 61034/1/2
降低火蔓延 IEC 60332-3C / NF C 32-070-2.2 (C1)
阻燃 IEC 60332-1 / NF C 32-070-2.1 (C2)
防火耐火 IEC 60331 / BS 5839-1 Clause 26 2d / NF C 32070-2.3(CR1)

结构

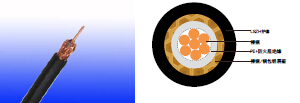

CCTV闭路电视监控系统视频线
导体 多股绞合平纹退火铜线导体，符合国际标准IEC(EN) 60228 2类或5类。
绝缘 实心PE+防火带
屏蔽 裸铜编织/铜包铝编织（80%）
护套 BS7655-6.1标准LTS3型热塑性LSZH复合物。

电气和机械性能

裸铜编织 铜包铝编织
频率 衰减 衰减 频率 衰减 衰减
Mhz dB/100m dB/ft Mhz dB/100m dB/ft
10 5 1.52 - - -
50 8.1 2.47 50 8.1 2.47
100 13 3.96 100 13 3.96
200 18.5 5.64 200 18.5 5.64
400 22.5 6.86 400 22.5 6.86
850 34.5 10.52 850 34.5 10.52
950 37.5 11.43 950 37.5 11.43

物理性能和热性能

  • 工作温度范围（固定状态下）：: -30°C – +90°C
  • 安装温度范围（运动状态）：-20°C – +50°C
  • 最小弯曲半径： 8 × OD

参数

电缆编码 股数/单丝直径 绝缘外径 标称护套厚度 标称外径
No./mm  mm mm mm
KX6 LH-FR 7/0.2 3.7 1 6.1
